AVK tolózár, PE hegtoldattal, PN10
SDR11 PE100/PE100-RC csővéggel, cserélhető orsó tömítéssel, NBR, DN65-400
Bedegi Tamás
Ügyvezető, AVK Magyarország Kft.
Tolózár PE100/PE100-RC PN10 SDR11 hegtoldattal EN 1555-2 szabvány szerint. Földgáz közeghez max. 20°C. Megjegyzés: A maximum üzemi hőmérséklet a PE csövekre vonatkozó ISO9080 szabvány előírásai szerint,mely nem a szerelvény tényleges hőállósága. Szabványok:
Az AVK tolózárakat minden részletében kiterjedően a biztonságra tervezték a teljes nyomonkövethetőség igényével.A záróék teljesen vulkanizál saját AVK recept alapján készített NBR gumival van bevonva, mely ellenáll az olaj- és gázipari közegeknek.Tartóssága kiváló, mivel a gumi képes visszanyerni eredeti formáját a kettős vulkanizációs folymatnak és az ék kialakításának köszönhetően. A nyomás alatt cserélhető orsótömítés (hármas biztonsági tömítőrendszer) a nagy szilárdságú orsó valamint a kiemelkedő korrózióvédelmi rendszer garantálják a páratlan megbízhatóságot.
| Változatok 36/90-170 | |
|---|---|
| Csatlakozás | PE-csővégek |
| Anyag | Öntöttvas csövek (GGG) |
| Átmérő tartomány | DN65 - DN400 |
| Nyomásosztályok | PN10 |
| Zárási irány | Az óramutató járásával megegyezően záródó |
Jellemzők
- A fix integrált ék megakadályozza a vibrációt és biztosítja a tartósságot
- A záróék teljesen vulkanizált NBR gumival van ellátva és integrált ék alakú megvezetőkkel a zavartalan működésért
- Az ék a test vezetősínének köszönhetően stabilan működik
- Rozsdamentes acél orsó ék-ütközővel, hengerelt megmunkálással a legnagyobb szilárdság érdekében
- Teljesen körbefutó gallér biztosítja az orsó rögzítését és garantálja az alacsony szabadonfutási nyomatékot
- Hármas biztonságú orsótömítő rendszer NBR gyűrűkkel és négy NBR O-gyűrűvel az orsővégnél horganymentes rendkívűl ellenálló nyomás alatt cserélhető perselyben.
- Rögzített fedéltömítő rendszerrel
- Rozsdamentes fedélrögzítő csavarok légmentesen lezárva egy forró olvadékkal
- Teljes átömlő keresztmetszet
- Alacsony működtetési nyomaték
- Epoxy bevonat a DIN 30677-2 szabvány szerint
- A standard PE cső préselve van a groovolt tolózár csonkra, rögzítve egy acél gyűrűvel és egy zsugormandzsettával levédve. Az így kialakult kapcsolat sokkal erősebb mint maga a PE cső. A PE csővég lehetővé teszi a gyors és biztos heggesztést.
Letöltés

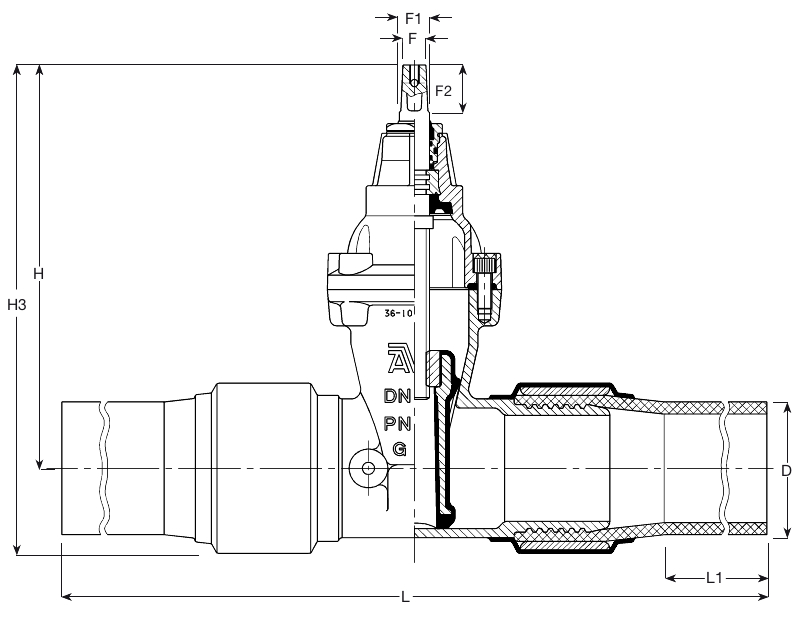

Adat tábla
| AVK referencia szám | DN mm |
D mm |
H mm |
H3 mm |
L (± tol) |
L1 mm |
F mm |
F1 mm |
F2 mm |
Súly kg |
|---|---|---|---|---|---|---|---|---|---|---|
| 36-075-90-703037 | 65 | 75 | 271 | 322 | 900 (20) | 255 | 17 | 20 | 34 | 15 |
| 36-090-90-703037 | 80 | 90 | 297 | 351 | 900 (20) | 317 | 17 | 20 | 34 | 20 |
| 36-110-90-703037 | 100 | 110 | 334 | 395 | 900 (20) | 290 | 19 | 22 | 38 | 27 |
| 36-125-90-703037 | 125 | 125 | 376 | 447 | 900 (20) | 272 | 19 | 22 | 38 | 39 |
| 36-160-90-703037 | 150 | 160 | 448 | 534 | 1100 (20) | 358 | 19 | 22 | 38 | 52 |
| 36-180-90-703037 | 150 | 180 | 448 | 544 | 1100 (20) | 346 | 19 | 22 | 38 | 58 |
| 36-200-90-703037 | 200 | 200 | 567 | 677 | 1100 (20) | 309 | 24 | 27 | 42 | 88 |
| 36-225-90-703037 | 200 | 225 | 567 | 687 | 1100 (20) | 298 | 24 | 27 | 42 | 91 |
| 36-250-90-703037 | 250 | 250 | 664 | 798 | 1350 (30) | 362 | 27 | 31 | 47 | 118 |
| 36-280-90-703037 | 250 | 280 | 664 | 823 | 1328 (30) | 365 | 27 | 31 | 47 | 126 |
| 36-315-90-703037 | 300 | 315 | 740 | 909 | 1382 (30) | 265 | 27 | 31 | 47 | 140 |
| 36-355-90-703037 | 300 | 355 | 740 | 929 | 1490 (30) | 355 | 27 | 31 | 47 | 270 |
| 36-400-90-703037 | 400 | 400 | 912 | 1125 | 1620 (30) | 355 | 32 | 37 | 55 | 376 |

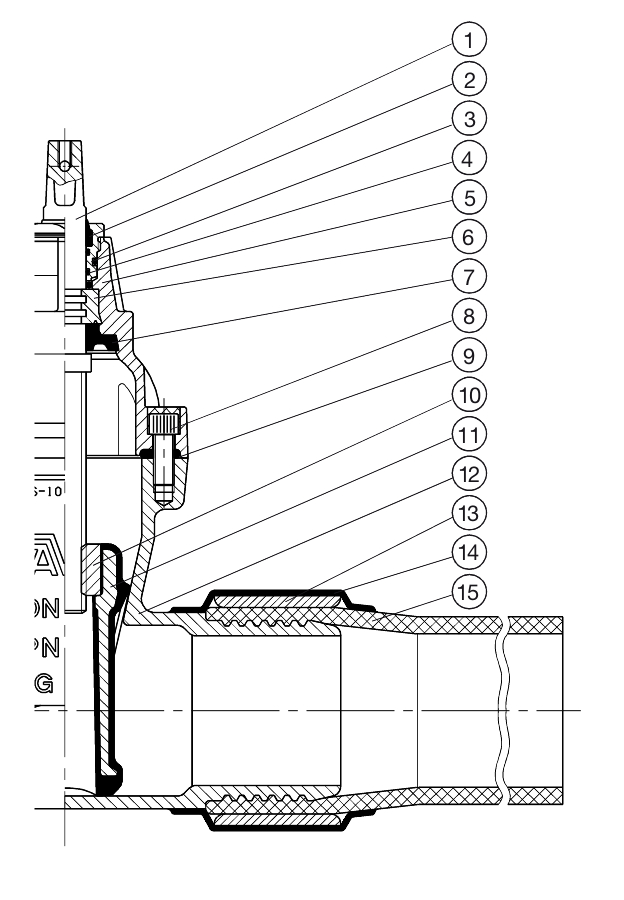

Összetevők
| 1. | Orsó | Rozsdamentes ac. 1.4104 (430F) |
| 2. | Lehúzó gyűrű | NBR gumi |
| 3. | Orsótömítés | Bronz, DZR CW602N |
| 4. | O-gyűrű | NBR gumi |
| 5. | Fedél | Öntöttvas GJS-500-7 (GGG-50) |
| 6. | Persely | Bronz, DZR CW602N |
| 7. | Mandzsetta | NBR gumi |
| 8. | Fedélcsavar | Rozdamentes A2, olvadékkal kit. |
| 9. | Fedéltömítés | NBR gumi |
| 10. | Ék anya | Sárgaréz, DZR CW626N |
| 11. | Ék | Öntöttvas, NBR-be ágyazva |
| 12. | Test | Öntöttvas GJS-500-7 (GGG-50) |
| 13. | Szorítógyűrű | Szénacél |
| 14. | Zsugortömlő | Műanyag/hőre lágyuló |
| 15. | Cső | PE |
Minősítések
- Nyomáspróba a DIN 3230-5, PG 3 and EN 13774 szabványok szerint, Nyomáspróba a DIN 3230-5, PG 3 and EN 13774 szabványok szerint, Nyomáspróba a DIN 3230-5, PG 3 and EN 13774 szabványok szerint, Nyomáspróba a DIN 3230-5, PG 3 and EN 13774 szabványok szerint, Nyomáspróba a DIN 3230-5, PG 3 and EN 13774 szabványok szerint
- Ülék: 1.1 X PN és 0.5 levegővel (bar). Test: 1.5 X PN vízzel, 1.1 X PN és 0.5 levegővel (bar)tam
- Jóváhagyás a DIN-DVGW-nek megfelelően NG-4313BO0281-számon
- Engedélyezve a DVGW EC szabvány előírásainak megfelelően, nyilvántartva a CE-0085BO0317 engedélyszámon
- Engedélyezve az ÖVGW szabvány előírásainak megfelelően, nyilvántartva a G 2.711 engedélyszámon
- Engedélyezve az SVGW szabvány előírásainak megfelelően, nyilvántartva a No. 08-068-5 engedélyszámon
- Jóváhagyás a KIWA-nak megfelelően 65139/05-számon
Sztenderdek
- Az EN 13774 szabvány szerint tervezve, PE csővégek az EN1555-2 szabvány szerint
