AVK SZERVÍZCSATLAKOZÓK, DI, PN10/PN5
SDR11 PE100/PE100-RC csővégekkel, cserélhető orsótömítéssel, NBR, DN25-50
Bedegi Tamás
Ügyvezető, AVK Magyarország Kft.
Szervízcsatlakozó szelep PE100/PE100-RC PN10 SDR11 csővégekkel. Max gáz hőmérséklet 20°C: A maximális üzemi hőmérsékletet a PE csövekre vonatkozó ISO9080 élettartamra kitérő követelményeknek megfelelően állítják be,ezért a szerelvény tekintetében emiatt ez a maximálisan megengedett hőmérséklet.
Az AVK lágytömítésű elzárók minden részletében a biztonságra vannak tervezve,valamint teljes nyomonkövethetőségi jelzésekkel vannak ellátva. Az éket az AVK saját olaj-és gázálló NBR gumikeverékével vulkanizálják. Kiemelkedő tartóssággal rendelkezik,mivel a gumi képes visszanyerni eredeti alakját a kettős kötésű vulkanizálási folyamatnak és a masszív ék kialakításnak köszönhetően. A nyomás alatt cserélhető hármas biztonsági orsótömítő rendszer,a nagy szilárdságú orsó és az alapos korrózióvédelem biztosítja a páratlan megbízhatóságot.
| Változatok 36/9X-170 | |
|---|---|
| Csatlakozás | PE-csővégek |
| Anyag | Öntöttvas csövek (GGG) |
| Átmérő tartomány | DN25 - DN50 |
| Nyomásosztályok | PN10 |
| Zárási irány | Az óramutató járásával megegyezően záródó |
Jellemzők
- Ék alakú megvezetéssel és speciális gumiprofillal az alacsony működtetési nyomatékok érdekében
- Rozsdamentes orsó,hidegen,anyagában megmunkálva az extra szilárdság érdekében
- A teljesen körbefutó gallér/csapágyazás rögzíti az orsót és alacsony szabadonfutó nyomatékot biztosít
- Háromszoros biztonságú orsótömítő rendszer NBR mandzsettával és 4 NBR O-gyűrűvel,cserélhető perselyben,sárgarézből és NBR védőgyűrűvel
- NBR fedéltömítő gumi,horonyba ültetve
- Süllyesztett és forró olvadékkal lezárt fedélrögzítő csavarok
- Teljes átömlő keresztmetszet
- Alacsony működtetési nyomaték
- Elektrofúziós technikával felhordott epoxy bevonat a DIN 3476 part 1 és az EN 14901 szabványok szerint
- A csavarozás/hegesztés nélküli,préselt teljes átömlésű PE végcsatlakozás kialakítása és rögzítése erősebb, mint maga a PE cső. A PE csővég lehetővé teszi a PE csövekkel történő közvetlen hegesztést, amely gyors és biztonságos összeszerelést eredményez.
- Megjegyzés: 20°C-nál magasabb üzemi hőmérséklet esetén a PE cső élettartamának csökkenésére számíthat. További információkért forduljon a cső gyártójához
Letöltés

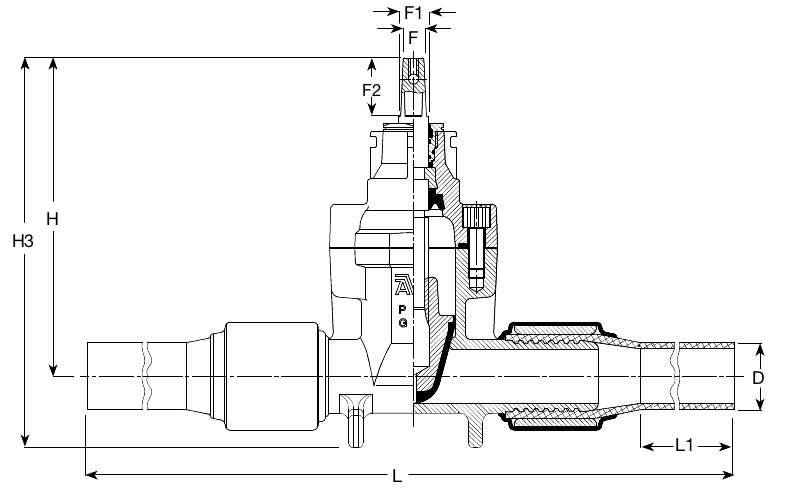

Adat tábla
| AVK referencia szám | DN mm |
D mm |
Nyomás- osztály |
H mm |
H3 mm |
L (± tol) |
L1 mm |
F mm |
F1 mm |
F2 mm |
Súly kg |
Megjegyzések |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 36-032-90-703037 | 25 | 32 | PN10 | 180 | 207 | 800 (10) | 300 | 12 | 15 | 35 | 5,1 | Nem CE minősített |
| 36-040-90-703037 | 32 | 40 | PN10 | 190 | 223 | 820 (10) | 300 | 12 | 15 | 35 | 5,5 | Nem CE minősített |
| 36-050-90-703037 | 40 | 50 | PN10 | 203 | 240 | 850 (10) | 300 | 12 | 15 | 35 | 7,1 | Nem CE minősített |
| 36-063-90-703037 | 50 | 63 | PN10 | 213 | 250 | 900 (10) | 300 | 12 | 15 | 35 | 8,0 | |
| 36-063-90-713037 | 50 | 63 | PN 5 | 213 | 250 | 900 (10) | 300 | 12 | 15 | 35 | 8,0 | PN5 SDR17 csővel szerelve |

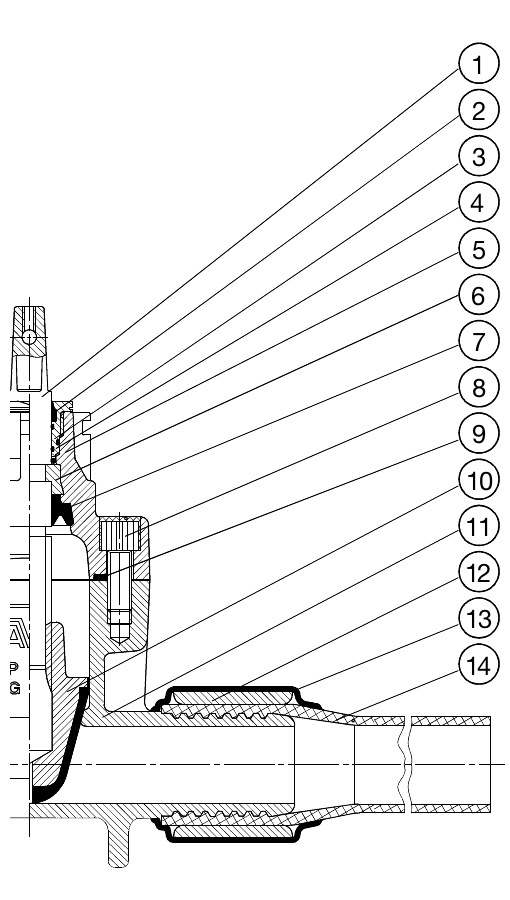

Összetevők
| 1. | Orsó | Rozsdamentes ac. 1.4104 (430F) |
| 2. | Lehúzó gyűrű | NBR gumi |
| 3. | Orsótömítés | Bronz, DZR CW602N (CZ132) |
| 4. | O-gyűrű | NBR gumi |
| 5. | Fedél | Öntöttvas GJS-500-7 (GGG-50) |
| 6. | Persely | Bronz, DZR CW602N |
| 7. | Mandzsetta | NBR gumi |
| 8. | Fedélcsavar | Rozdamentes A2, olvadékkal kit. |
| 9. | Fedéltömítés | NBR gumi |
| 10. | Ék | Bronz, DZR CW626N NBR-el |
| 11. | Test | Öntöttvas GJS-500-7 (GGG-50) |
| 12. | Szorítógyűrű | Szénacél |
| 13. | Zsugortömlő | Műanyag/hőre lágyuló |
| 14. | Cső | PE |
Minősítések
- Nyomáspróba a DIN 3230-5, PG 3 and EN 13774 szabványok szerint, Nyomáspróba a DIN 3230-5, PG 3 and EN 13774 szabványok szerint, Nyomáspróba a DIN 3230-5, PG 3 and EN 13774 szabványok szerint, Nyomáspróba a DIN 3230-5, PG 3 and EN 13774 szabványok szerint, Nyomáspróba a DIN 3230-5, PG 3 and EN 13774 szabványok szerint
- Ülék: 1.1 X PN és 0.5 levegővel (bar). Test: 1.5 X PN vízzel, 1.1 X PN és 0.5 levegővel (bar)tam
- Engedélyezve a DVGW EC szabvány előírásainak megfelelően, nyilvántartva a CE-0085BO0317 engedélyszámon
- Engedélyezve az ÖVGW szabvány előírásainak megfelelően, nyilvántartva a G 2.711 engedélyszámon
- Engedélyezve az SVGW szabvány előírásainak megfelelően, nyilvántartva a No. 08-068-5 engedélyszámon
- Engedélyezve a DIN-DVGW szabvány előírásainak megfelelően, nyilvántartva az NG-4313BQ0203 engedélyszámon
- Jóváhagyás a KIWA-nak megfelelően 65139/05-számon
Sztenderdek
- Az EN 13774 szabvány szerint tervezve, PE csővégek az EN1555-2 szabvány szerint
