Mi az a pillangó szelep?

A pillangószelep egy nyit/zár szerelvény, viszonylag egyszerű konstrukció. Zárt helyzetben a tányér blokkolja a víz áramlását, nyitott pozícióban a tányér vízszintes helyzetben lehetővé teszi az áramlást. Egy negyed fordulattal a szerelvényt teljes nyitott állapotból teljesen zárt helyzetbe vagy fordítva zártból nyitott pozícióba tudjuk állítani,mely gyors nyitás zárás üzemeltetést tesz lehetővé.

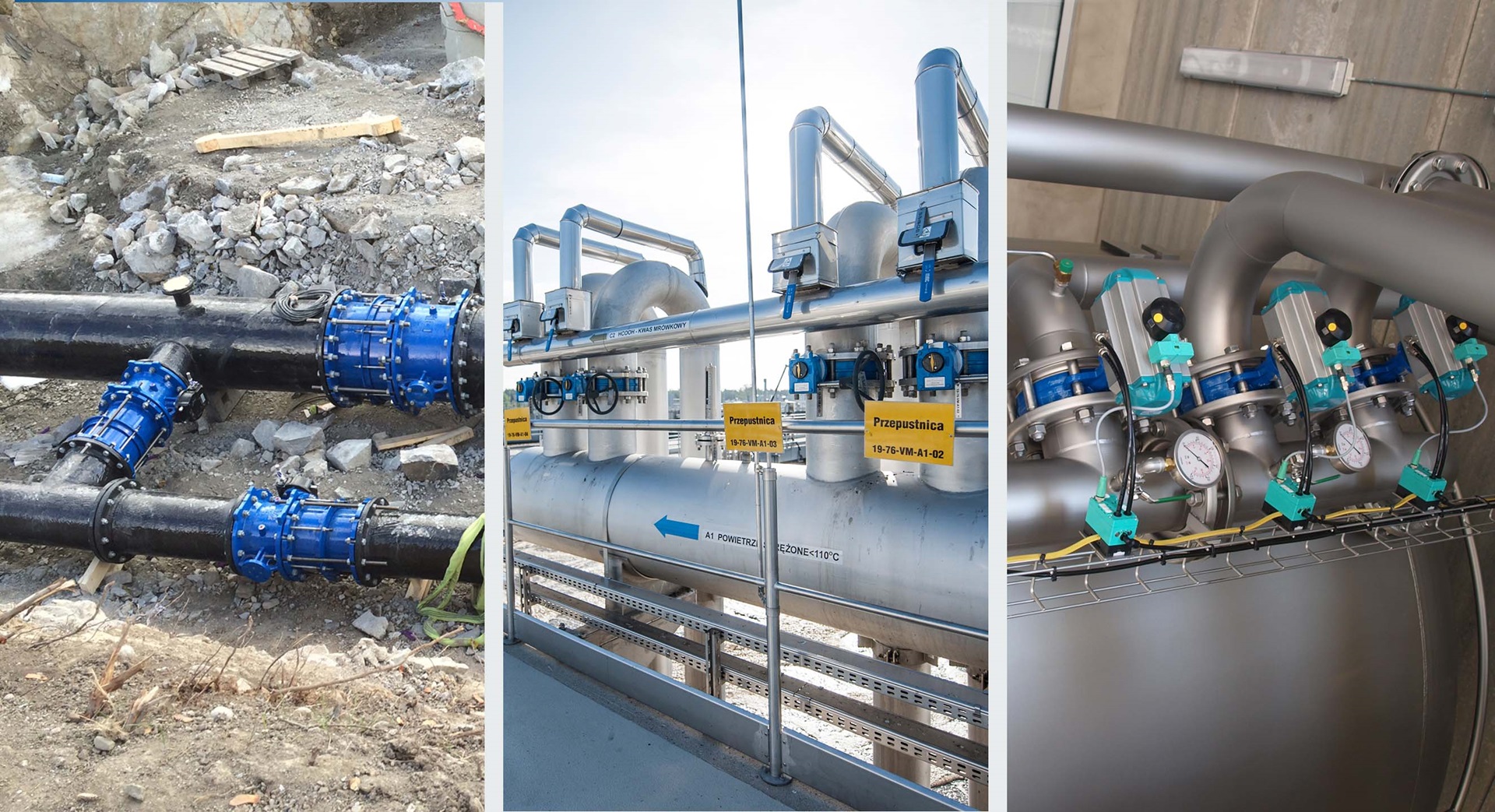

A pillangószelepek alkalmazása széles körben elterjedt, többek között a vízellátásban,szennyvíz kezelésben és gázellátásban,tűzvédelemben, energiatermelésben,vegyi és olajiparban,stb. Az ilyen típusú szerelvények előnye az egyszerű konstrukció,a helytakarékosság,az alacsonyabb tömeg és ezzel együtt az alacsonyabb költségek a többi kivitelhez képest.

A szelepek kézikerékkel, gearbox-al és elektromos meghajtással is működtethetőek a specifikációknak megfelelően.

A pillangószelepek tervezési szempontjai

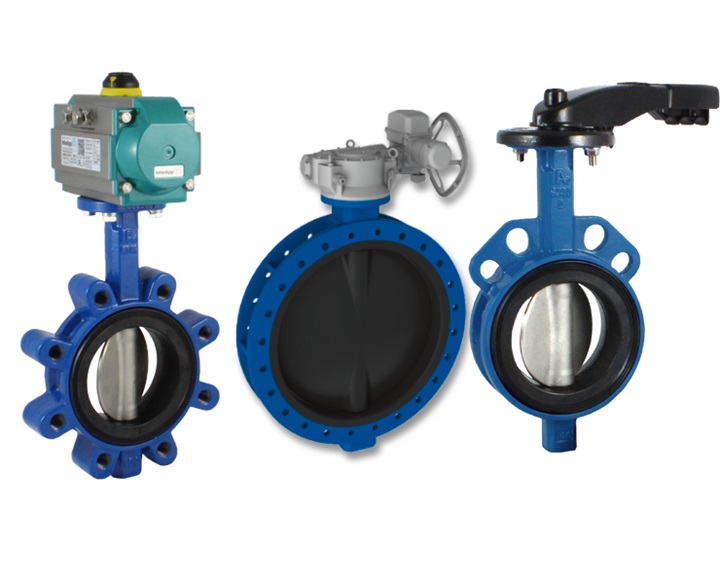

A pillangószelep lehet centrikus és excentrikus kivitelű is. A centrikus (koncentrikus) pillangó szelepeknél az orsó a tányér közepén fut át és a tányér a furat közepén helyezkedik el. Az excentrikus pillangószelep egy vagy több tengellyel rendelkezik, amely a kettős és hármas ofszet szelepek kategóriái szerint eltolódnak a középponttól.
